全自動型水肥一體機

水肥一體機設計原理

借助水路壓力系統，將可溶性固體或液體肥料加入肥料罐，通過施肥機自動配比然后均勻、定時、定量隨水施肥。

設備特點

1：采用鋁合金框架結構，結構簡單，使用方便，電源采用220V/380V電源模式；
2：功能強大，即可用于固態肥也可用于液態肥，而且還可根據情況進行打藥；
3：攪拌功能，方便肥料均勻溶解；
4：快速接頭管路連接，安裝快速簡便；
5：智能化電腦控制，可根據作物不同生長期設定灌溉施肥時間、灌溉方式等,定時定量保證肥料留存于作物主要根層，精準施肥避免肥料浪費；
6：電器件均使用工業一線品牌，管道使用化工級耐高壓、耐腐蝕管道；
7：注肥壓力大，可適應于滴灌、微噴、噴灌、卷盤、指針噴灌機等不同灌溉形式。

主要性能指標（施肥精度）

1：標準注肥壓力:0-4公斤（高壓注肥壓力最大到9公斤）
2：進水\出水肥管道接口：DN32
3：吸肥接口：DN20
4：混肥攪拌桶加水接口：DN32
5：額定功率: 380V\220V
6：重量: 80KG

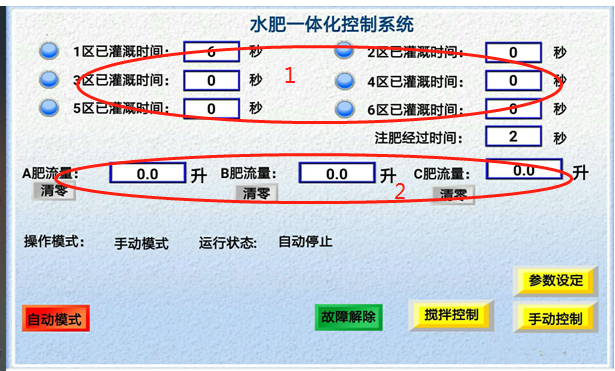

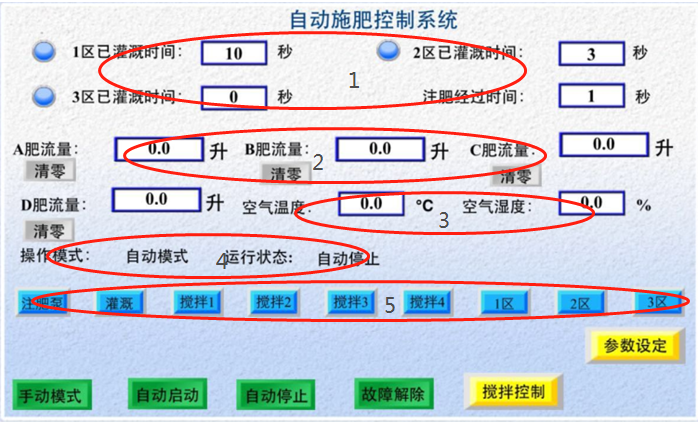

主控制界面

1：灌溉分區運行時間： 主要對應使用電磁閥（電磁閥供電必須是DC24V）分區灌溉功能的場合，如果農場使用手動分區時，此項參數可忽略。
2：注肥經過時間：肥料已經注入田間的時長
3：肥料流量統計： 記錄肥料的累計用量?？梢酝ㄟ^“清零”按鈕清除累計流量。
4：氣象站當時參數
5：模式及狀態：  顯示目前是在手動操作或者自動操作狀態。
6：控制按鈕：在運行那個工作狀態時，對應的按鈕會閃爍提醒。
7：界面切換按鈕： 用來進入不同的操作界面。

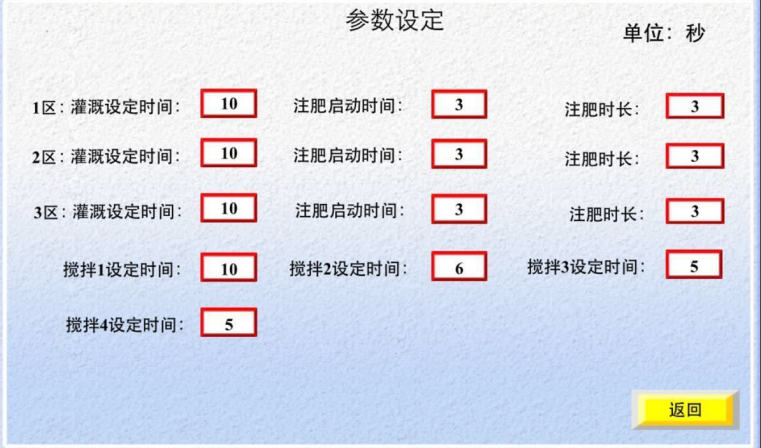

自動分區控制“參數設定”
“參數設定”在自動狀態下可以設定每個灌溉區域的工作時間.
輪灌施肥灌溉參數:
灌溉設定時間：是整個灌溉+施肥時間段
注肥啟動時間: 是設置多長時間段后啟動注肥
注肥時長：是注入肥料的時間段
注意：灌溉設定時間要小于注肥啟動時間（數值要大于2）+注肥時長。
這樣能保證管道兩頭時間段清水沖洗，不易堵塞管道。
以上是輪灌流程，一區灌溉施肥時間完成后依次進行二區、三區…
攪拌設定：設定每個攪拌電機攪拌時長。設定好后需到主界面操作攪拌啟動。

手動控制操作
① 每個分區灌溉時長。注肥經過時間：注肥已經工作的時長。
② 肥料累計使用量，單位：升。

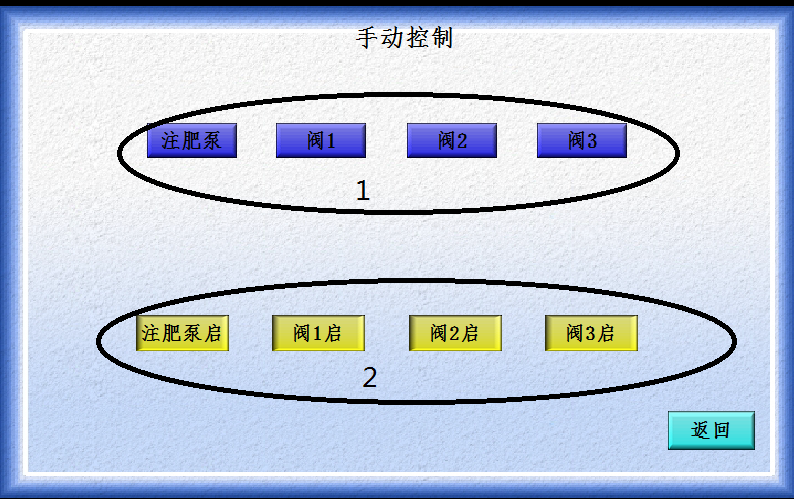

點擊手動控制按鈕進入以下界面：

① 設備狀態顯示：顯示各設備工作狀態，當設備運行時，該狀態指示燈閃爍。
② 操作按鈕： 按鈕按下時相應設備啟動。

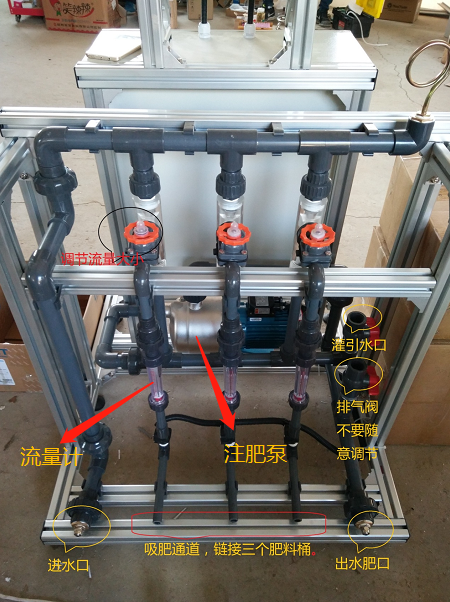

水肥一體機結構圖



設備試運行與參數設置
第一步：在施肥管路、施肥機供電電源、設備接地線安裝完畢后進行運行參數設置。
第二步：檢查開關狀態，通電進入開機畫面。
第三步：旋轉施肥機面板上的紅色急停旋鈕，使旋鈕處于接通狀態，打開電源開關，設備處于
通電狀態，顯示開機畫面。
第四步：參數設置
在觸摸屏上切換畫面到參數設置界面，依據實際的灌溉畝數、澆灌時間和本次預計施肥量對前清水、施肥時間、施肥量、后清水時間進行設置。
第五步：參數設置好后，點擊“確認”鍵完成設置。
安裝說明
1、施肥機應安裝在水源首部，過濾器后面；
2、進水口在上游，出水肥口在下游；
3、施肥機與主管道旁路連接；
4、 吸肥口與肥料桶連接。
安裝注意事項
1、本機使用電源為三相 380V 電源，最小工作電壓 330v，最大工作電壓 450V。超過這個范圍請不要使用。
2、本機總功耗小于 2.5KW。選配電源線不小于 2.5 平方國標銅線,進線側需加裝漏電保護器。
3、按照接線圖紙接線，如有不明可以直接咨詢廠家技術人員。
4、安裝完畢后，首先檢查操作臺電壓顯示器各項電壓是否在允許范圍內，各電壓間是否平衡。
5、檢查水泵轉向是否正確。如果接線不正確調整水泵輸出相線順序。
6、使用前先排氣，否則壓力達不到額定輸出。
7、上電后如果無法開機，檢查一下急停開關有沒有按下。
